مقدمه ای بر اپتوکوپلر و ارتباط آن با ATmega8

ما در این پروژه قصد داریم اپتوکوپلر را با میکروکنترلر atmega8 ارتباط دهیم . اپتوکوپلر وسیله ایست که از آن برای ایزوله کردن مدار های الکترونیکی و الکتریکی استفاده می کنند . در واقع وظیفه این قطعه ، جدا کردن مدار های حساس از مدار های با توان بیشتر مانند موتور ها می باشد .

فرض کنید بخواهیم یک موتور را کنترل کنیم ؛ می توان با استفاده از یک آی سی درایور و یک واحد کنترل ( به عنوان مثال میکروکنترلر ) ، موتور را کنترل کنیم ولی موتور های الکتریکی نویز زیادی تولید می کنند و برای این که در کار واحد کنترل اختلال ایجاد نکنند باید این نویز را فیلتر کنیم که این باعث پیچیدگی مدار ما می شود . اما انتخاب دیگر ما استفاده از یک اپتوکوپلر است تا بتوانیم مدار قسمت واحد کنترل را از مدار قسمت موتور جدا کنیم تا نویز تولید شده توسط موتور ، در کار واحد کنترل اختلالی ایجاد نکند .

ورودی و خروجی اپتوکوپلر در داخل آن توسط رابط های سیمی به یکدیگر وصل نیستند و تنها با یک دیود نوری و یک فتوترانزیستور با یکدیگر ارتباط برقرار می کنند ( شماتیک مدار داخلی اپتوکوپلر در زیر آمده است ) .

اپتوکوپلری که ما در این پروژه استفاده می کنیم مدل 4N25 است که یک آی سی 6 پایه می باشد .

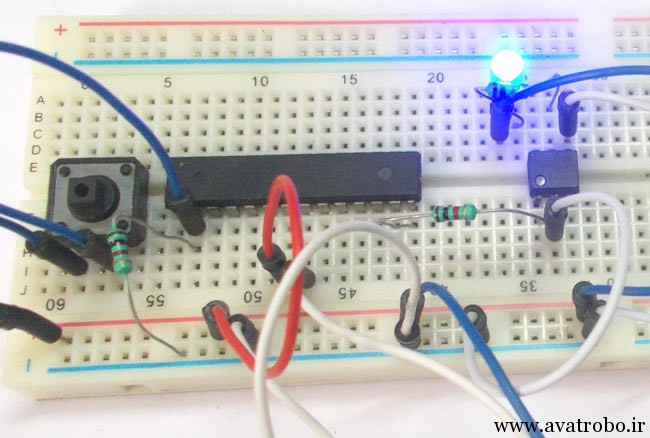

هنگامی که سوئیچ در کنترل کننده وصل است ، یک LED که به موتور وصل است نیز روشن می شود .

قطعات مورد نیاز :

•  میکروکنترلر ATmega8
• منبع تغذیه 5 ولت
• اپتوکوپلر 4N25
• LED
• سه عدد مقاومت یک کیلو اهم

برنامه این پروزه به زبان C نوشته شده و کامپایلر آن اتمل استودیو ( Atmel Studio ) می باشد .

مدار داخلی اپتوکوپلر به صورت زیر است .

برای دانلود کد های برنامه بر روی لینک زیر کلیک کنید .

[maxbutton id=”44″ url=”http://avatrobo.ir/wp-content/uploads/2015/11/opto.rar” text=”دانلود فایل” ]
