ساخت جوی استیک دو محوره با آردوینو

در این پروژه می خواهیم با استفاده از برد آردوینو مدل UNO ، یک جوی استیک دو محوره را راه اندازی کنیم .

همان طور که می دانید ، جوی استیک ها در موارد بسیار همچون بازی های ویدئویی و ربات های کنترلی کاربرد دارند .

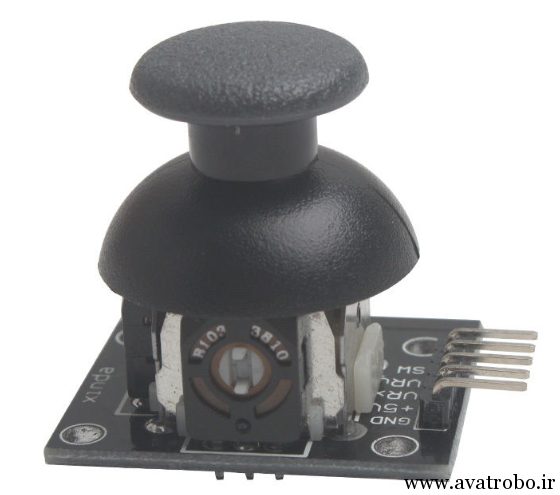

ما در این پروژه از یک ماژول جوی استیک استفاده کرده ایم .

به پین های خروجی جوی استیک توجه کنید .

پایه شماره 1 ، به زمین مدار یا همان منفی منبع وصل می شود .

پایه شماره 2 ، به 5 ولت وصل می شود .

پایه شماره 3 یا VRx ، این پایه خروجی محور عقب و جلو می باشد .

پایه شماره 4 یا VRy ، این پایه خروجی محور چپ و راست است .

پایه شماره 5 یا SW ، مربوط به فشار دادن جوستیک است . یک میکروسوئیچ در شکل بالا می بینید ، با فشار دادن جوی استیک به پایین ، این میکرو سوئیچ فشار داده می شود .

شماتیک مداری :

خروجی های VRx و VRy ماژول جوی استیک ، خروجی های آنالوگ هستند و باید به ADC ( مبدل آنالوگ به دیجیتال ) برد آردوینو متصل شوند .

برای دانلود کد های برنامه بر روی لینک زیر کلیک کنید .

[maxbutton id=”54″ url=”http://avatrobo.ir/wp-content/uploads/2015/11/How-to-Build-a-2-Axis-Thumb-Joystick-Circuit-with-an-Arduino.txt” text=”دانلود فایل” ]
