راه اندازی ماژول مخابراتی 315 با آردوینو

در این آموزش میخواهیم ماژول مخابراتی فرکانس 315 مگاهرتز را توسط آردوینو راه اندازی کنیم . جفت ماژولی که در تصویر زیر میبینید یکی فرستنده و یکی گیرنده است یعنی میتوان با این ماژول یک ارتباط یک طرفه ایجاد کرد .

مشخصات ماژول گیرنده :

• مدل MX-05V
• ولتاز کاری : 5 ولت
• جریان 4 میلی آمپر
• فرکانس کاری : 315 مگاهرتز
• حساسیت دریافت : 105dB
• اندازه : 30*14*7

مشخصات ماژول فرستنده :

• مدل MX-FS-03V
• برد 20 تا 200 متر ( با ولتاژ های مختلف برد های مختلف دارد )
• ولتاز کاری : 3.5 تا 12 ولت
• ابعاد : 19*19
• مد کاری : AM
• نرخ ارسال داده : 4 کیلو بایت بر ثانیه
• توان ارسال : 10 میلی وات
• فرکانس کاری : 315 مگاهرتز
• آنتن خارجی : 25 سانتی متر
• پین ها : DATA; V_CC; GND

قطعات مورد نیاز :

• دو عدد برد آردوینو UNO
• یک عدد ماژول فرستنده
• یک عدد ماژول گیرنده

توضیحات :

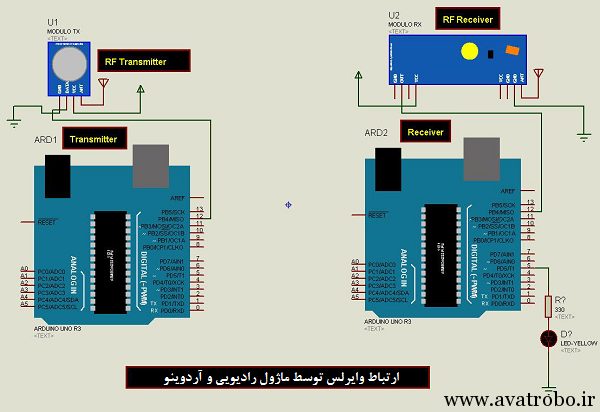

بر اساس شکل زیر اتصالات را با سیم انجام دهید .

برنامه :

برنامه آردوینو را به صورت زیر باز کن .

کتابخانه VirtualWire.lib را در آدرس کتابخانه های آردوینو قرار بده .

این کتابخانه را با جست و جو توی گوگل به راحتی میتونی پیدا کنی اما ما هم یک نسخه از آن را در لینک زیر قرار داده ایم .

[maxbutton id=”36″ url=”http://avatrobo.ir/wp-content/uploads/2015/11/VirtualWire.zip” text=”دانلود فایل” ]

در کد فرستنده ابتدا کاراکتر 1 را میفرستیم و سپس دو ثانیه صبر میکنیم و سپس کارکتر 0 را ارسال میکنیم .

در گیرنده ، ال ای دی که به پایه 5 آردوینو متصل است وقتی کاراکتر 1 دریافت میشود روشن میشود و اگر کاراکتر 0 دریافت شود خاموش میشود .

برای دانلود کد های برنامه فرستنده و گیرنده بر روی لینک زیر کلیک کنید .

[maxbutton id=”37″ url=”http://avatrobo.ir/wp-content/uploads/2015/11/receiver.zip” text=”دانلود فایل” ]

[maxbutton id=”38″ url=”http://avatrobo.ir/wp-content/uploads/2015/11/transmitter.zip” text=”دانلود فایل” ]
