راه اندازی جوی استیک دو محوره با AVR

به نام خدا

راه اندازی جوی استیک دو محوره با AVR

کاربرد این ماژول: از این ماژول میشه تو ساخت دسته کنترل ( رادیو کنترل ) استفاده کرد.
نحوه کار ماژول : والا غیر از پایه های VCC و GND که به 5 ولت و زمین وصل میشن 3 تا پایه دیگه داریم که S-X و S-Y و S-K هستن که اولی برا محور X و دومی برا محور Y سومی برا فشار دادی جوی استیک هستش(به سمت پایین فشار دادن).
و از طریق ADC (مبدل آنالوگ به دیجیتال) میفهمبم که جوی استیک در چه مکانی قرار دارد.
S-K : در حالت عادی 5 ولت میدهد و اگه جوی استیک رو به سمت پایین فشار بدیم 0 ولت میشود.
S-Y : در حالت عادی حدودا 2.5 ولت هستش و در بالا ترین نقطه 5 ولت و در پایین ترین نقطه 0 ولت میشود.
S-X : در حالت عادی حدودا 2.5 ولت هستش و در چپترین نقطه 5 ولت و در راست ترین نقطه 0 ولت میشود.
که ما از طریق ADC این ولتاژ ها رو محاسبه میکنیم و میفهمیم که جوی استیک در چه وضعیتی قرار دارد.

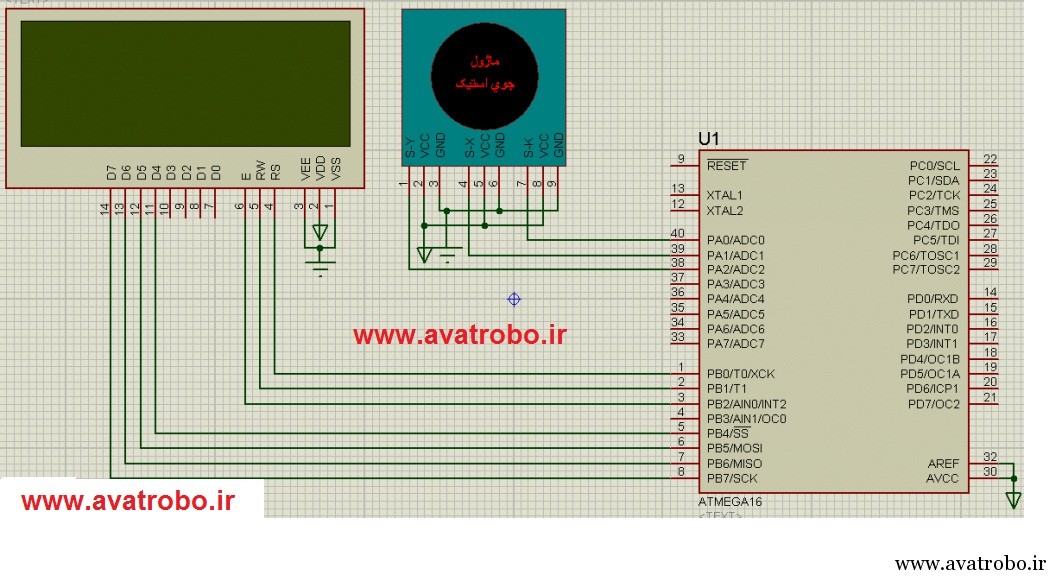

هم اکنون می توانید توضیحات کامل پروژه، شماتیک سورس برنامه و فایل هگز را در فایل فشرده زیر دریافت نمایید.

برای دانلود پروژه بر روی لینک زیر کلیک کنید .
