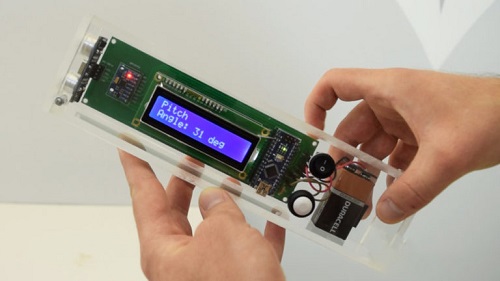

پروژه متر و تراز دیجیتالی

در این آموزش می خواهیم ساخت متر و تراز دیجیتالی را یاد بگیریم. برای ساخت این دستگاه از آردوینو کمک می گیریم. برای یافتن فاصله از ماژول آلتراسونیک استفاده می کنیم . ماژول آلتراسونیک (HC-SR04) نوعی ماژول فرستنده و گیرنده اموج فراصوت است . به این صورت که با فرستادن اموج فراصوت و برخورد امواج به سطوح ، دو حالت اتفاق می افتد : بازگشت امواج (موج توسط گیرنده دریافت می شود) و یا دفع امواج (موج توسط گیرنده دریافت نمی شود) و دارای 4 پین است که برای اتصال سریال (TX و RX) به آردوینو و تغذیه از آن ها استفاده می شود.

برای به دست آوردن زاویه از سطوح ، از ماژول ژیروسکوپ (MPU6050) کمک می گیریم. ماژول ژیروسکوپ حول سه محور X و Y و Z ، خروجی می دهد و ما می توانیم از این خروجی ها استفاده کنیم و زوایا را محاسبه نماییم.

این دستگاه دارای صفحه نمایش LCD کاراکتری 16×2 برای نشان دادن نتایج و یک PCB طراحی شده که در آن مکان بهینه ی همه اجزای تعبیه شده است ، بهره می برد.

این محصول یک محصول آموزشی دانلودی بوده و بعد از پرداخت به صفحه دانلود هدایت خواهید شد. هیچ گونه قطعه ای با خرید این محصول برای شما ارسال نخواهد شد.

قطعات لازم برای پروژه :

• آردوینو نانو یک عدد
• LCD کاراکتری 16×2 یک عدد
• ماژول ژیروسکوپ MPU6050 یک عدد
• ماژول آلتراسونیک یک عدد
• دکمه سوئیچ فشاری یک عدد
• کلید DC روشن و خاموش یک عدد
• باتری کتابی یک عدد
